Baugebietserschließung "Am Zieglerrang"
Allgemeine Beschreibung des Bauvorhabens

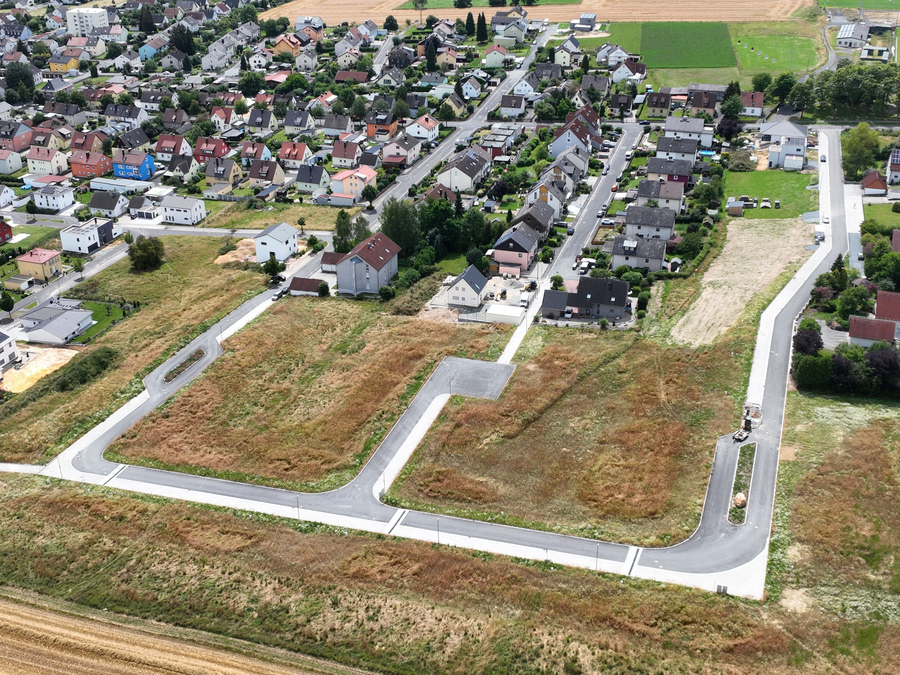

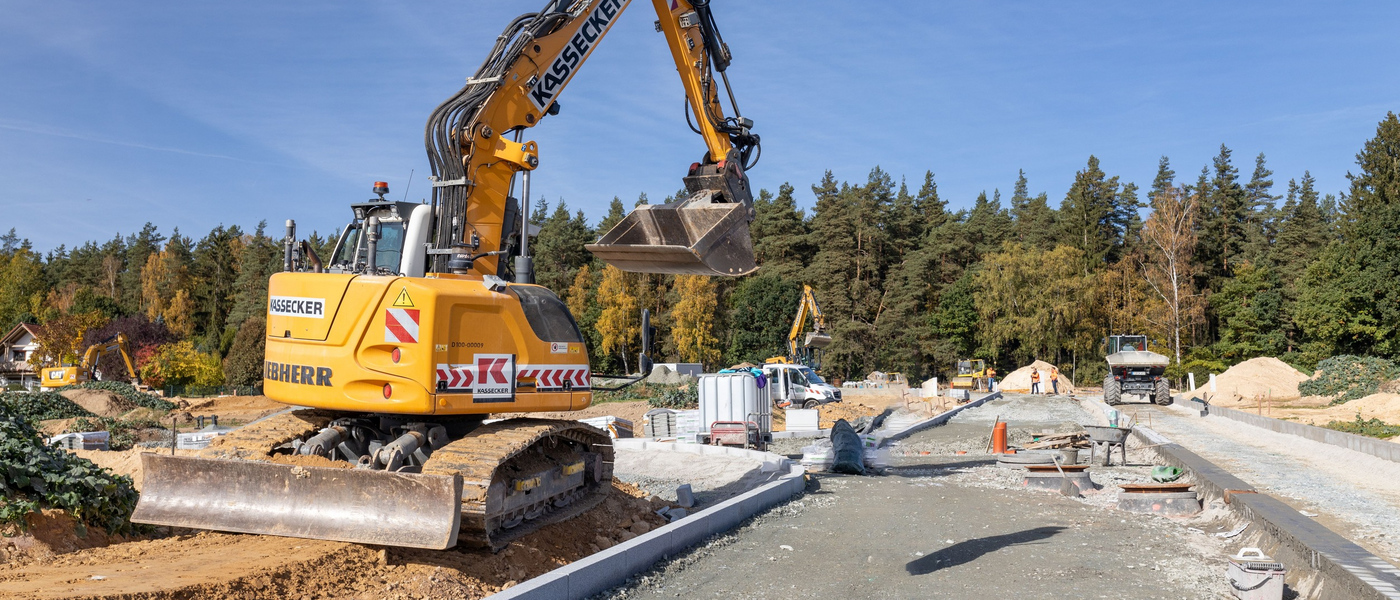

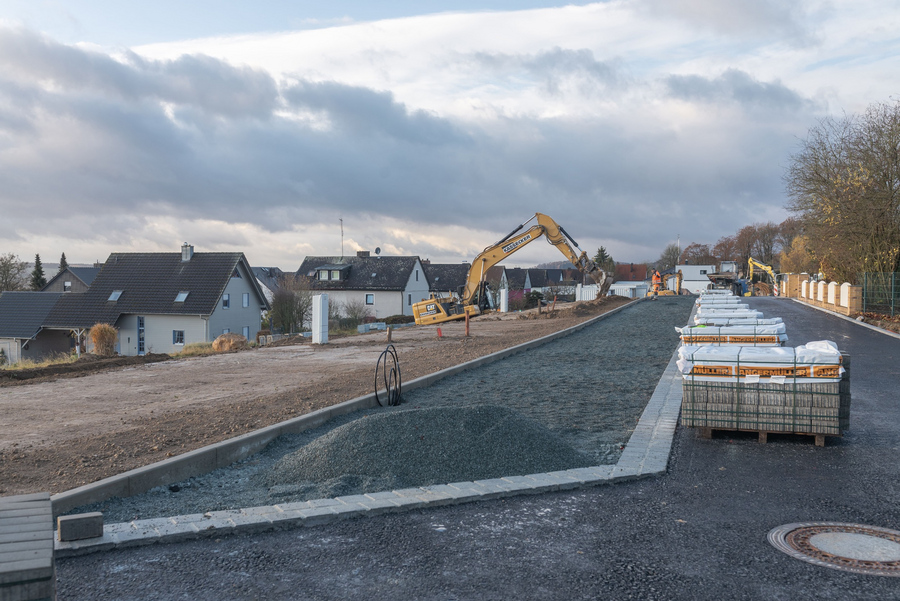

Zur Erweiterung eines bestehenden Baugebiets beauftragte die Stadt Waldsassen die Neuerschließung einer angrenzenden Ackerfläche zu einem Wohngebiet mit 28 Bauparzellen. Inhalt des Bauauftrages war der Ausbau und die Ertüchtigung einer Bestandszufahrtstraße, die Herstellung der Erschließungsstraße mit Park- und Gehwegstreifen sowie einem Wendehammer. Außerdem die Erstellung zweier Fuß- und Radwege vom bestehenden Baugebiet in das Neubaugebiet, die Herstellung des notwendigen Entwässerungssystems als Trennsystem und die Erneuerung der Trinkwasserversorgung inklusive aller Hausanschlüsse. Die Verlegung von Breitband-, Strom-, Straßenbeleuchtungs- sowie Telekommunikationskabeln und die Neuverlegung einer Gasleitung inklusive der Hausanschlussstutzen Waren ebenso Bestandteil des Auftrags.
Gewerke
- Gewerk 1: Kanalbau

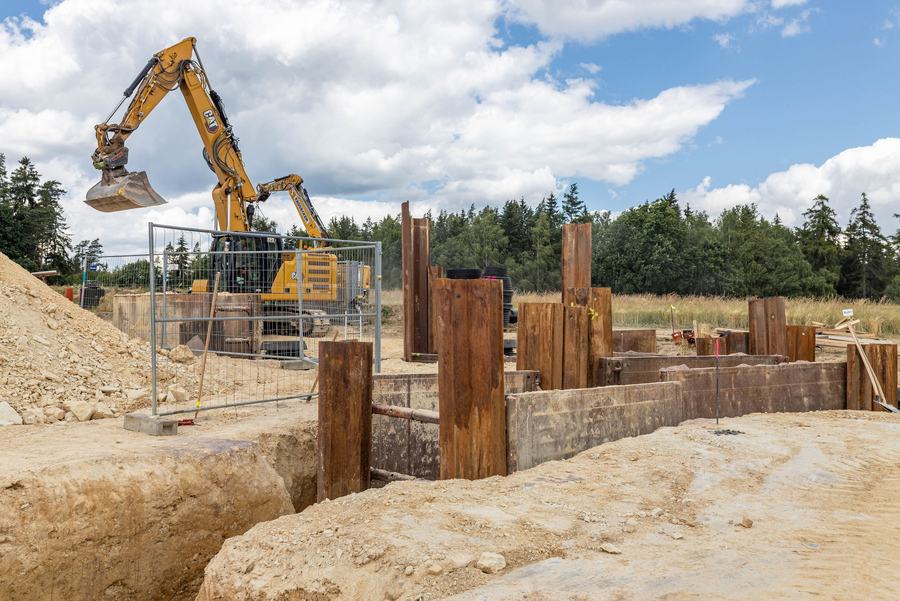

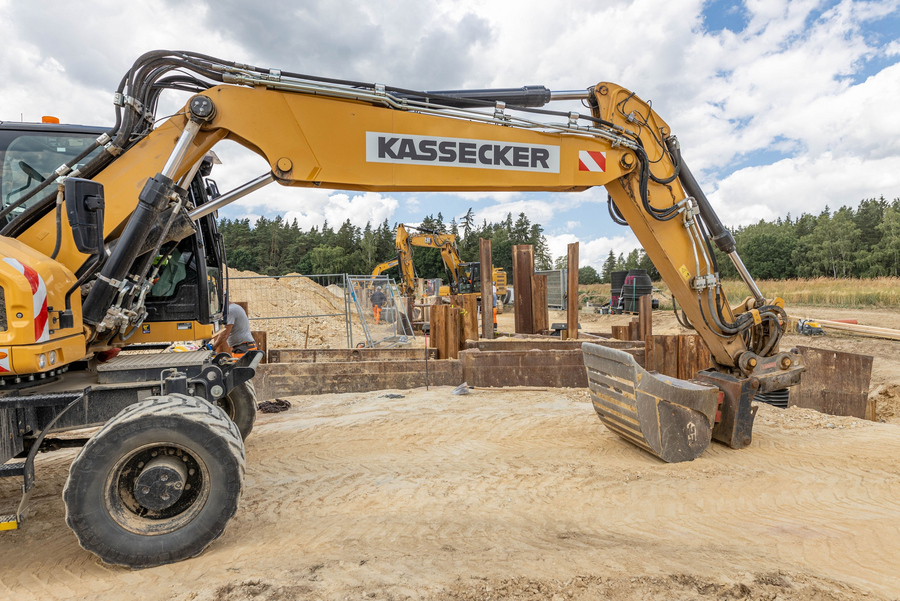

Die Herstellung des neuen Entwässerungssystems hatte im Trennsystem zu erfolgen, um das anfallende Regen- und Oberflächenwasser einem nahegelegenen Regenrückhaltebecken zuzuführen und nicht in die Kläranlage einzuleiten. Die Leistungen umfassten die Verlegung von Schmutzwasser- und Regenwasserleitungen in Rohrgräben von bis zu 4,50 m Tiefe. Zudem bedurfte es dem Einbau von Entwässerungsschachtbauwerken in beiden Systemen. Der Anschluss der geforderten Drainageleitungen sowie der zu verbauenden Sinkkästen an den Regenwasserkanal, um das anfallende Oberflächenwasser abzuführen, war ebenso Bestandteil der beauftragen Kanalbauleistungen. Die abschließende Kamera-/TV-Befahrung und Durchführung der Dichtheitsprüfung der Sammler und Hausanschlüsse nach DIN EN 1610 erfolgte durch eine vom Auftraggeber beauftragte Firma.
- Gewerk 2: Wasserleitungsbau

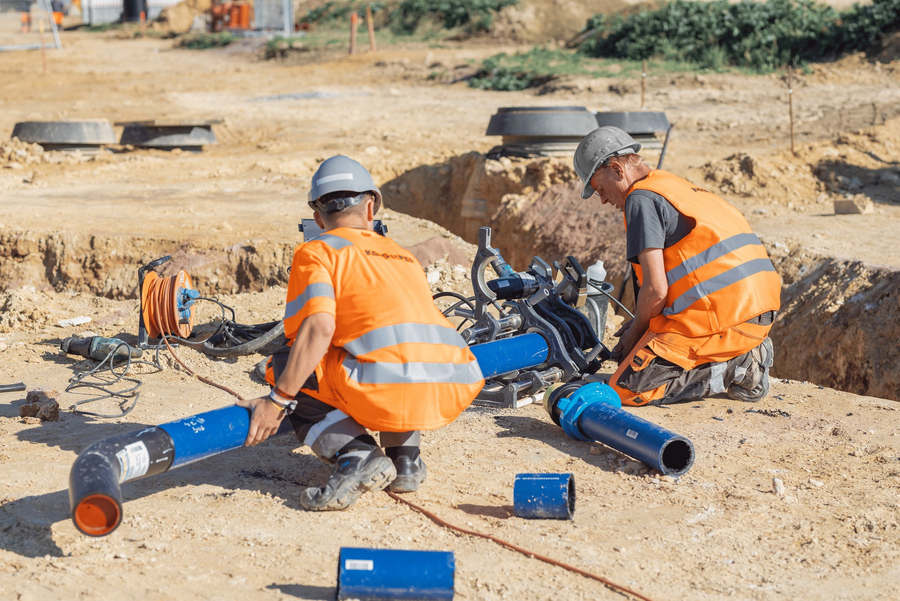

Im Zuge der Erschließungsmaßnahme war der Neubau der Trinkwasserversorgung mit Anbindung des neuen Trinkwassernetzes an die Bestandsäste umzusetzen. Die Leistungserbringung umfasste die Verlegung einer Trinkwasserhauptleitung inklusive der Montage von Absperreinrichtungen und Unterflurhydranten, die Montage der Anbohrarmaturen für die Hausanschlussleitungen und die Verlegung der Hausanschlussleitungen in die Grundstücksparzellen. Nach Fertigstellung der Verlegearbeiten erfolgte das Spülen und Desinfizieren der neuen Wasserleitung und die Durchführung der Dichtheitsprüfung im Kontraktionsverfahren gemäß DVGW. Nach der erfolgreichen Dichtheitsprüfung wurden die Einbindungsarbeiten nacheinander an vier verschiedenen Trinkwasserästen abgewickelt.
- Gewerk 3: Gasleitungsbau
Die Maßnahmenabwicklung beinhaltete die Mitverlegung einer PE-Gashauptleitung inklusive der Hauanschlussleitungen für die Bayernwerk Netz GmbH. Der Bauauftrag umfasste für KASSECKER die Tiefbau- und Verlegearbeiten im Rohrgraben.
- Gewerk 4: Kabelleitungsbau
Der beauftragte Leistungsumfang im Bereich Kabelleitungstiefbau erstreckte sich über die Tiefbau- und Verlegearbeiten der einzelnen Hauptkabel im Rohrgraben sowie der Hausanschlusskabel in die Bauparzellen. Neben der Breitbandkabelverlegung für den Glasfaserausbau der Telekom bedurfte es der Verlegung neuer Telekommunikationskabel der Vodafone (Kabel Deutschland) sowie der Mitverlegung der Straßenbeleuchtungskabel für die Bayernwerk Netz GmbH.
